一、工作原理

? ?磁致伸縮位移傳感器的原理是利用兩個不同磁場相交時產生一個應變脈沖信號，然后計算這個信號被探測所需的時間周期，從而換算出準確的位置。這兩個磁場一個來自磁環中的永磁鐵，另一個來自傳感器電子倉中的電子部件產生的激勵脈沖。激勵脈沖沿傳感器內用磁致伸縮材料制造的波導絲以聲速運行。當與磁環中的永磁場相交時，由于磁致伸縮現象，波導絲產生的機械振動形成一個應變脈沖。應變脈沖很快便被電子倉中的感測電路探測到。從產生激勵脈沖的一刻到應變脈沖被探測到總的時間乘以固定的聲速，我們便能準確的計算出磁鐵的位置變化。這個過程是連續不斷的，所以每當磁環位置改變時，新的位置會被迅速測量出來。

二、特點

有效行程30mm～5000mm，兩端緩沖行程可根據客戶需求定制。電子倉部分可以拆卸，方便安裝，輸出信號多樣，內置進口波導絲作為測量單元，經DSP數字信號處理，精度高，無溫漂，無接觸，壽命長達二十年；測桿耐高溫，耐腐蝕，耐壓可達64MPa，可以適用在大多數油缸位移測量應用場合。

（注：電流輸出型電子倉為紅色，電壓輸出型電子倉為綠色，RS485輸出型電子倉為藍色）

三、應用

? 伺服液壓油缸活塞位置預置和反饋，伺服氣缸活塞位置預置和反饋，研磨機械位置預置和反饋，鑄造鍛壓機床位置預置和反饋，其他機械如龍門機床位置預置和反饋，掘進機、盾構機、煤礦機械油缸位置預置和反饋，工程提升機械油缸位置預置和反饋，軋鋼機等鋼廠機械油缸位置預置和反饋，吹瓶機油缸位置預置和反饋，注塑機械油缸位置預置和反饋，鐵路、橋梁的調節，水位的檢測、水閘的控制，木材機械位置預置和反饋，油缸液位的位置預置和反饋，化工容器液位的位置預置和反饋，飲用水和污水處理系統，大地測量系統，閘門開度的位置預置和反饋，油缸液位的測量。

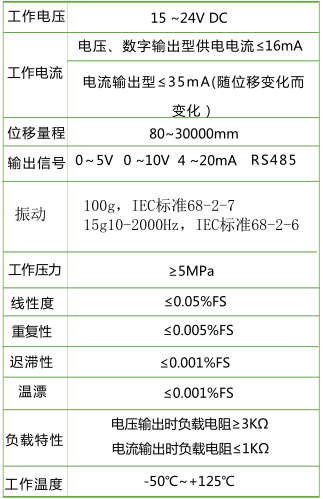

四、參數

五、安裝尺寸

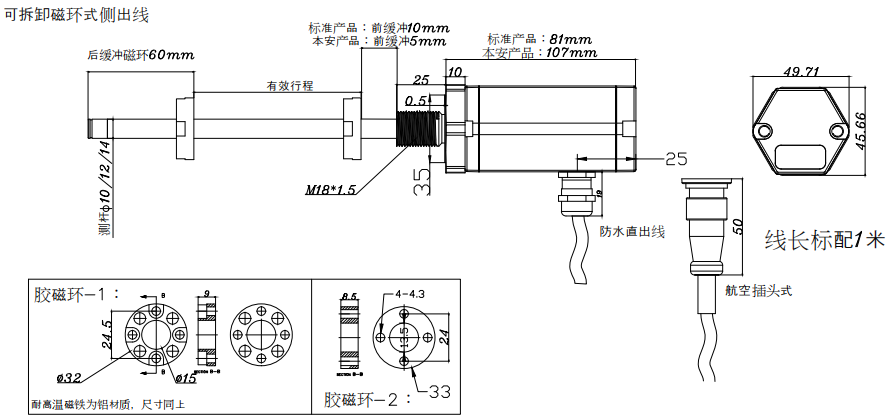

1、直出線型安裝尺寸圖

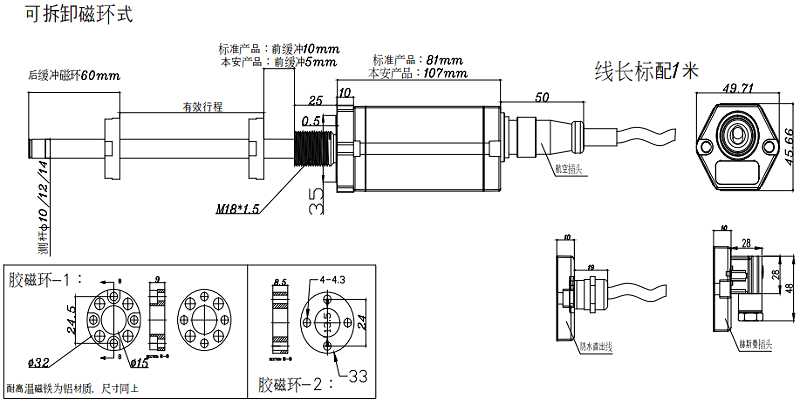

2、側出線型安裝尺寸圖
